| ブランド名: | XHS/ Customized |
| モデル番号: | カスタム |
| MOQ: | 10 |
| 価格: | 50-100USD |
| 支払条件: | T/T |
| 供給能力: | 10000-100000PCS / 週 |

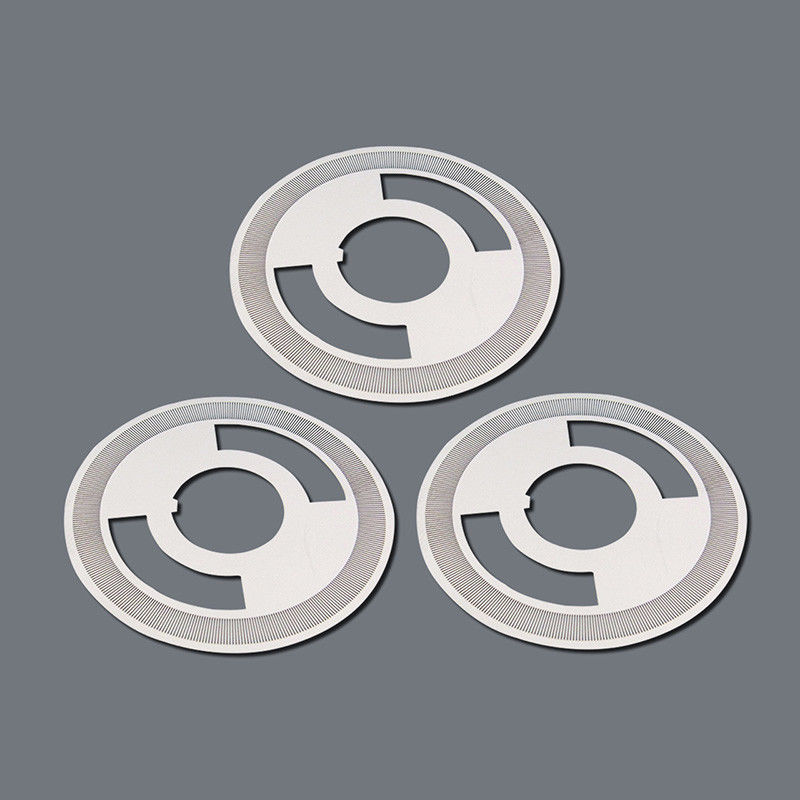

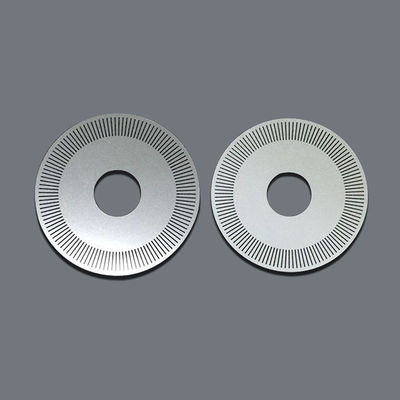

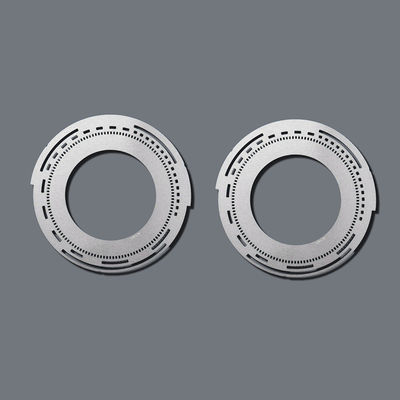

金属エッチング 500cpr 1000cpr ロータリー 0.05mm～0.4mm 光学エンコーダディスク
エッチングされたエンコーダディスクは、幅広い用途で正確な位置と速度のフィードバックを提供する、モーションコントロールシステムにおける重要なコンポーネントです。
Xinhaisenは、高度なエッチング技術を使用してエンコーダディスクを製造し、エンコーダが回転運動を非常に高い精度で測定できるようにする、非常に正確なパターンを作成します。ロボット工学、産業オートメーション、医療機器など、エッチングされたエンコーダディスクは、スムーズで信頼性の高い動作を保証する上で重要な役割を果たします。
金属エッチング光学エンコーダディスクの仕様
フォトケミカルエッチング加工技術を使用して、Xinhaisenは顧客の図面に基づいてカスタム金属エンコーダディスクを製造しています。これにより、静電容量型エンコーダディスク、光学エンコーダディスク、反射型エンコーダディスク、磁気エンコーダディスクなど、さまざまな精密パターンを持つ金属エンコーダディスクを製造できます。
| 加工タイプ | 化学エッチング/フォトエッチング |
| 材料の対応範囲 | 金属（厚さ0.05mm～0.4mm） |
| 製品寸法 | 600*600 mm |
| 最小開口穴 | D= 0.1mm |
| 穴の中心間距離 | 1.5*厚さ |
| 最小線幅 | 0.05mm |
| 製品精度 | ±0.01mm（一般的な差）。一般的に材料の厚さの20％です |
| 選択可能な表面処理 | 銀/金/スズメッキ、マット仕上げ、塗装 |
金属エッチング光学エンコーダディスクの用途
化学エッチングの利点
| 1. コスト効率：高価な成形工具は不要です。 2. 高速サンプリング：数週間ではなく、2～3日以内にサンプルを作成できます。 3. 高精度、マイクロ、複雑。 4. 複雑さに対する追加コストなし。 5. バリや応力なし、鋭いエッジなし。 6. 数ヶ月ではなく、数日以内の大量生産。 7. さまざまな材料オプション：ステンレス鋼、銅、真鍮、アルミニウム、合金、チタンなど。 8. 材料の焼戻しや磁性に影響を与えません。 |
金属エッチング光学エンコーダディスクの製造方法は？
詳細については、お気軽にお問い合わせください。
