| ブランド名: | XHS/Customize |
| モデル番号: | カスタマイズする |
| MOQ: | 10 |
| 価格: | can be negotiated |
| 支払条件: | T/T |
| 供給能力: | 10000〜100000PCD/週 |

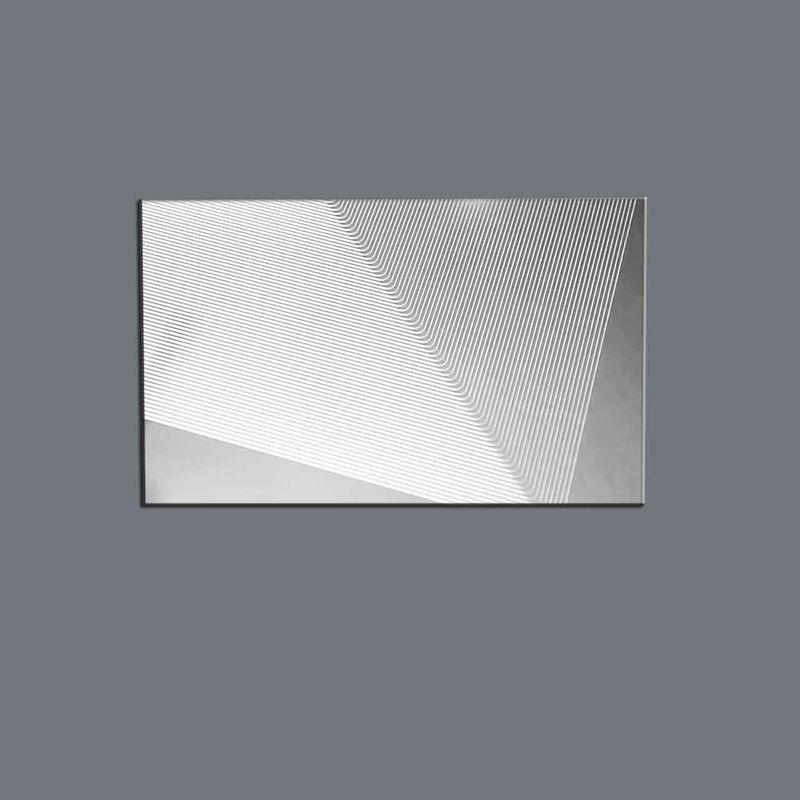

高精度な水素エネルギーのためのOEM印刷回路熱交換器
製造者:深?? 市シンセンテクノロジー株式会社
ウェブサイト:www.xinhsen.cn
製品概要
Xinhsen Technologyは,高度な化学エッチング技術によって高効率の印刷回路熱交換器 (PCHE) の製造を専門としています.私たちのPCHEは,コンパクトな設計で優れた熱性能を提供しますエネルギー,航空宇宙,化学加工産業における高圧および高温アプリケーションに最適です.
仕様
|
カテゴリー パラメータ |
仕様 |
|
材料 |
316Lステンレス鋼,チタン,ニッケル合金 (インコネル625),ハステロイ ASTM B265/B366 |
|
表面の荒さ |
(Ra) ≤1.6μm (刻印) ≤0.4μm (磨き) |
|
温度範囲 |
-200°Cから+900°C (材料に依存する) |
|
熱伝送効率 |
熱伝送効率 |
|
プレートの厚さ |
0.5mm~3.0mm |
|
最大作業圧 |
80MPa (拡散結合を含む) |
|
熱伝送効率 |
95%以上 (シェル・アンド・チューブと比較) |
主要 な 利点
コンパクトな設計 普通の熱交換機より 85% 小さく
極度の圧力耐性 密封器や溶接は必要ない
腐食耐性 酸性/アルカリ性メディアに適している
オーダーメイド流路 特定の熱伝送要件に最適化
ラピッドプロトタイプ 機能サンプル 15-20日
製品ラインナップ
標準的なPCHEコア
316L SS, 200×600mm のアクティブエリア
1.0mmチャネル幅/0.6mm深さ
高温PCHE
インコネル/ハステロイ構造物
動作範囲: -200°Cから800°C
マイクロチャネルPCHE
0.3mmチャネル,冷凍用
ディフュージョン・ボンド・スタック
500層まで
600×600mm 最大単体サイズ
品質保証
非破壊的なテスト:
100%のX線検査 (ASTM E2866)
染料の浸透剤試験 (ISO 3452)
性能検証:
熱循環 (1000回以上)
静水圧試験 (ASME第8節)
応用:
超臨界CO2電源サイクル
LNG熱交換機
原子炉冷却
航空宇宙における熱管理
シンセン を 選ぶ の は なぜ です か
マイクロンレベルの精度 複雑なマイクロチャネル幾何学を達成
材料の専門知識 厳格な許容範囲のエキゾチック合金加工
鍵付きソリューション CFDの最適化から最終組み立てまで
コスト効率 機械代替品と比較して40%削減
熱シミュレーションデータとPCHE設計ガイドを依頼してください!
