| ブランド名: | XHS/Customize |
| モデル番号: | カスタマイズする |
| MOQ: | 15 |
| 価格: | 50-100USD |
| 支払条件: | T/T |
| 供給能力: | 10000〜100000PCD/週 |

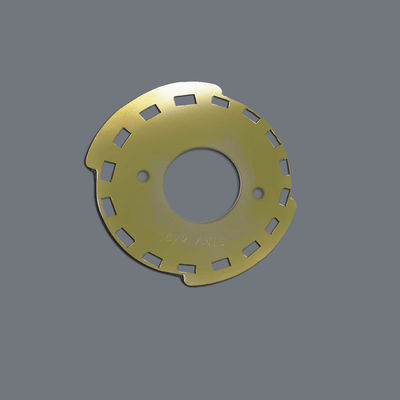

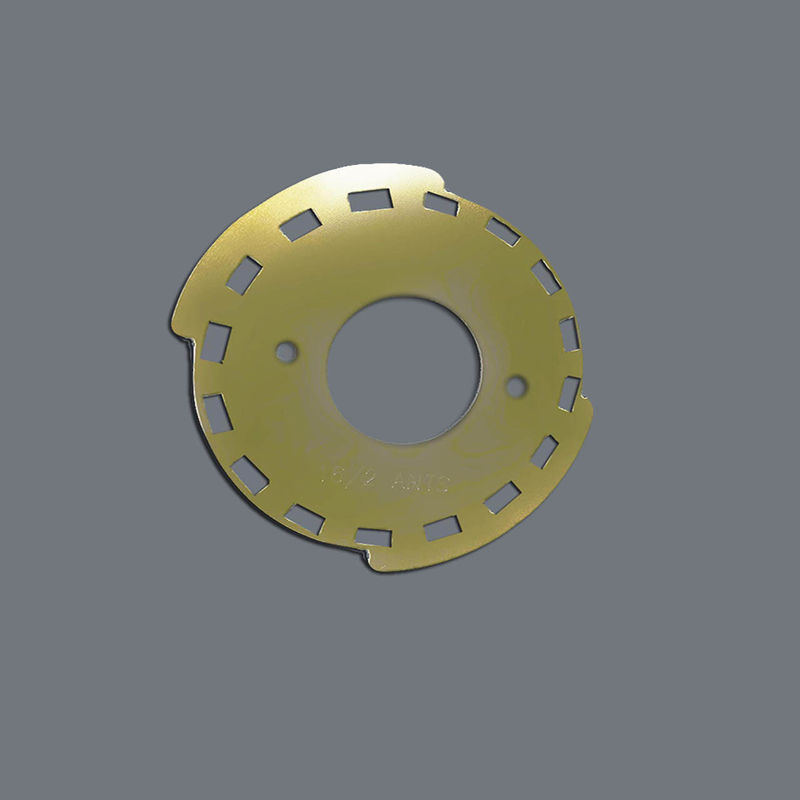

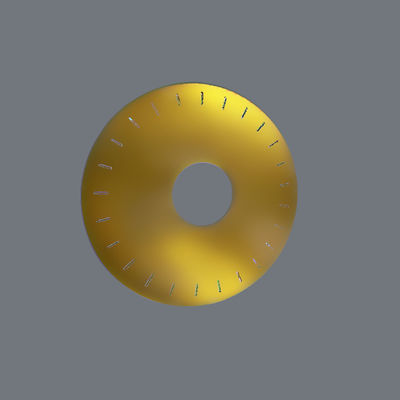

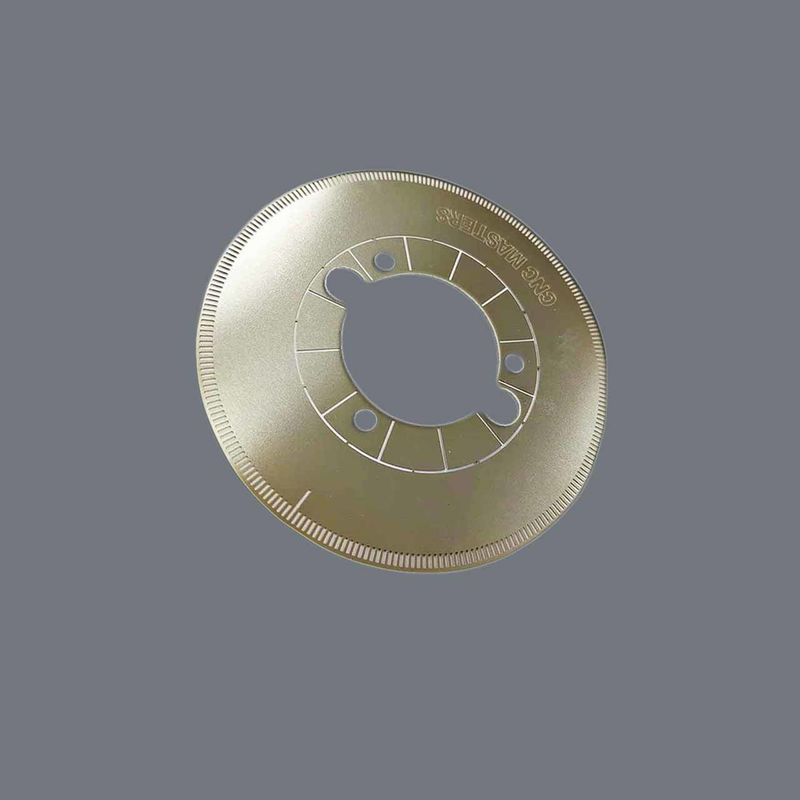

マイクロ薄型エンコーダーディスク 0.02mm 厚さ 5-300mm 直径 カスタマイズ可能
主要 な 利点:
微小未満の精度位置容量 ± 0.003mm で,0.015mm の線幅を達成する
物質 的 な 多様性: 304/316L SS,チタン,ベリリウム コッパーオプション
ストレスの ない 生産: 化学 蚀刻 は 材料 の 変形 を 防止 する
高速対応: ≤0.01mm TIR 10,000 RPM以上のアプリケーション
技術仕様:
| 材料の選択肢 | 304/316L SS,BeCu C17200,Ti グレード1-4 |
| 厚さ範囲 | 0.02mm-1.0mm (±0.005mm) |
| 直径範囲 | 5mm-300mm (カスタマイズ可能) |
| ライン解像度 | 100-10,000 CPR (カスタムパターン) |
| 最低の特徴 | 0.015mm ライン幅/スペース |
| 角精度 | ±0.01° (高精度バージョン) |
| 平らさ | ≤0.02mm/m2 (≤0.01mm/m2はオプション) |
FAQ:
Q1: カスタム・エンコーダー・ディスクプロトタイプの リードタイムは?
A: 機能プロトタイプは5日以内に入手可能で:
材料の認証
寸法検査報告
試料試験報告
Q2:エッチングはレーザーカットエンコーダーディスクと比較すると?
A: 私たちのエッチドディスクは:
縁の質が50%向上する (Ra 0.4μm vs 1.2μm)
HAZ (熱影響地域) はない
大量の生産でコスト削減 30%
材料の整合性が向上する
Q3: ハイブリッド金属/ポリマーエンコーダーディスクを製造できますか?
A: そうです
ポリマー層の金属ベース
複数の層で刻まれた組成物
透明なウィンドウ統合
Q4: どんな品質のドキュメントが提供されていますか?
A: 完全な追跡可能性
材料証明書 (EN 10204 3.1)
第1項 検査報告
オプティカル・キャラクター 検証
RoHS/REACH 準拠に関する声明
Q5: ダイナミックバランスサービスを提供していますか?
A: そうです
高速バランス (15,000 RPMまで)
振動分析報告
ISO 1940-1 G2.5 バランスグレード
生産能力:
プロトタイプ:DFMフィードバックで5〜7日
大量生産:500,000+ディスク/月 容量
パッケージ: 静止性防止の真空密封
MOQ: 標準デザインの100個
特殊部隊:
オプティカルシミュレーション: パターン可読性を検証
シグナル最適化: 特定のセンサーのための線形パターンをカスタマイズ
多層結合: より耐久性のあるエッチされた層を組み合わせる
カスタムマーク: シリアル番号/バーコードを追加
シンセン を 選ぶ の は なぜ です か
15年以上のエンコーダーディスク製造
IATF 16949 認証された生産
社内の完全な能力
24/7 エンジニアリングサポート
