| ブランド名: | XHS/Customize |
| モデル番号: | カスタマイズする |
| MOQ: | 30 |
| 価格: | 50-100USD |
| 支払条件: | T/T |
| 供給能力: | 10000〜100000PCD/週 |

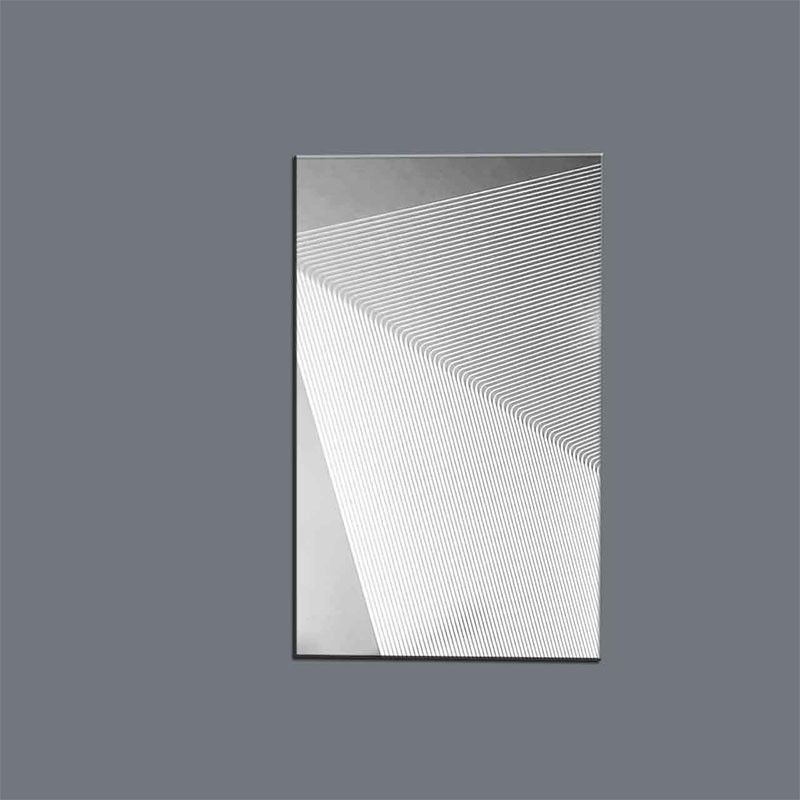

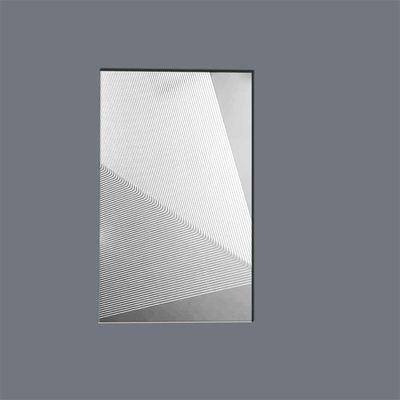

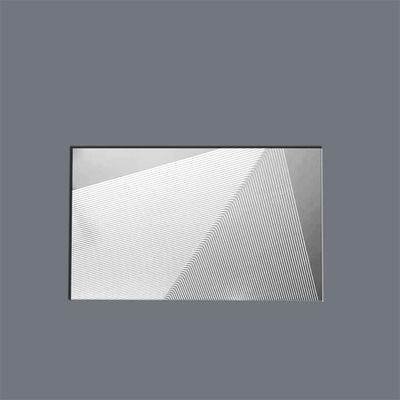

精密エッチド印刷回路 熱交換器 高熱効率
印刷回路の熱交換機概要
シンセン社の化学的に刻まれたPCHEは 次世代のコンパクト熱交換機を代表し 重要なアプリケーションで 卓越した熱性能を提供します独自の光化学エッチング技術を使って熱伝達の効率を向上させながら 圧力の抵抗を保ちます
主要 な 利点
✔超高効率- 表面密度 2500m2/m3まで
✔極端な圧力の能力- 作業圧が600バーまで
✔コンパクトで軽量- 85% 従来の交換機より小さい
✔耐腐食性- 幅広い材料の互換性
✔カスタムフローデザイン- 各アプリケーションに最適化されたチャネルパターン
印刷回路の熱交換機仕様
| パラメータ | 仕様 |
| 入手 できる 資料 | 316L SS,インコネル 625/718,チタン,ハステロイ |
| 動作温度 | -200°Cから+900°C |
| 動作圧 | 600barまで |
| チャンネル幅 | 0.2mm~2.0mm |
| チャンネル深さ | 0.5mm - 5.0mm |
| プレートの厚さ | 0.5mm - 6.0mm |
デザイン の 特徴
• 医療機関チャンネル パターン: ストレート,ジグザック,シヌソイド,またはカスタムCFD最適化
• 医療機関層を重ねる: 拡散結合または溶接構造物
• 医療機関ポート設定: 横流,反流,多通路設計
• 医療機関特別 な 特徴: 統合センサー,ハイブリッドチャネルサイズ
性能データ
熱伝達係数: 3000~8000W/m2K
NTU値は50まで
温度が3°C以内に近づく
圧力が0.1バーまで下がる
申請
▸ 超臨界CO2電源サイクル
▸ LNGと冷凍加工
▸ 原子炉 システム
▸ 航空宇宙 熱管理
▸ 水素燃料電池システム
▸ 産業廃棄物熱回収
品質保証
100%の次元検査 (光学測定)
材料証明書 (MTC,EN10204 3.1)
設計圧の1.5倍の圧力での圧力試験
ASME BPVC第8節第1部門に準拠する
ISO 9001 & AS9100 認証された生産
カスタマイズオプション
✓ CFD に最適化されたチャネルデザイン
✓特殊コーティング (Ni,Cr,セラミック)
✓ 計測器のポート
✓ コンパクトなモジュール型ユニット
✓ システム完全統合
なぜXinhsen PCHEを選んだのか?
化学的なエッチングプロセスにより
• 医療機関真の微小規模な特徴機械的ストレスなし
• 医療機関完璧なチャネル均一性バランスのとれた流れ
• 医療機関複雑な幾何学機械加工では不可能です
• 医療機関ラピッド・プロトタイプ- 試験標本では2〜3週間
生産能力
• プロトタイプ:2-3週間
量産:月5万個以上
• 完全単位: 4~8週間のリードタイム
