| ブランド名: | XHS/Customize |
| モデル番号: | カスタマイズする |
| MOQ: | 20 |
| 価格: | 50-100USD |
| 支払条件: | T/T |
| 供給能力: | 10000〜100000PCD/週 |

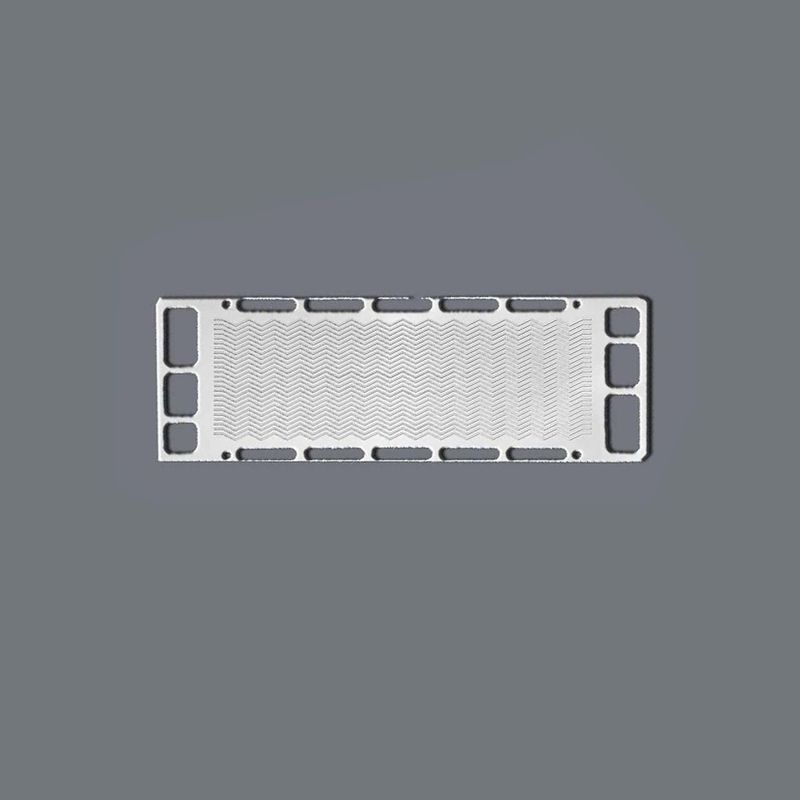

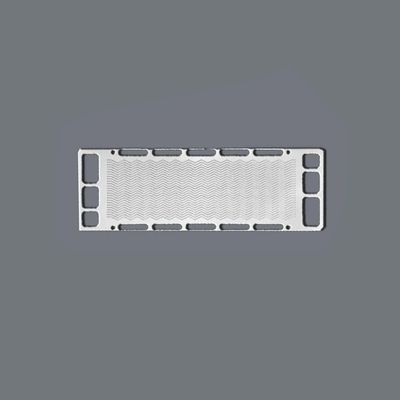

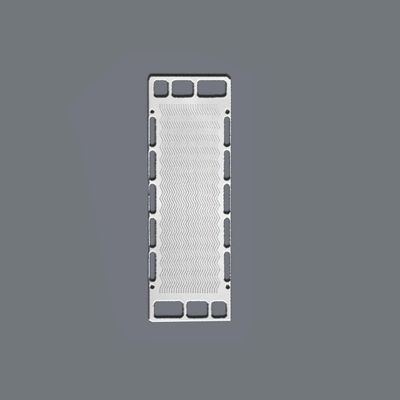

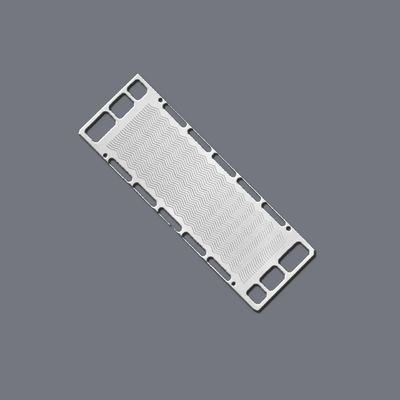

化学的に刻印された双極板は 燃料電池や電解器 流動電池で 優れた性能を提供します私たちの光化学エッチング技術により 複雑なマイクロフローパターンを 卓越した精度でこのプレートは,水素アプリケーションにおけるエネルギー効率の向上に不可欠です.
主要 な 利点
✔超薄いデザイン(0.1-2.0mm) 高い構造の整合性
✔腐食耐性のある表面酸性/アルカリ性環境では
✔オーダーメイドの流域パターン(蛇形,指間形,バイオミメティック)
✔機械的ストレスはゼロスタンプ/レーザー切断の代替品
✔ラピッド・プロトタイプ→ 大量生産への移行
| パラメータ | 仕様 | 許容性/能力 |
|---|---|---|
| 材料 | 316L SS,チタン,ニッケル合金,グラファイト複合材料 | カスタム素材 |
| 厚さ | 0.1mm - 5.0mm | ±0.01mm (重要な特徴) |
| チャンネル幅 | 0.2mm~3.0mm | ±0.015mm |
| チャンネル深さ | 0.15mm - 2.5mm | ±0.02mm |
| 表面の荒さ | Ra 0.1-1.6μm (ミラー・ポリスはオプション) | 電気磨き可能 |
| 平らさ | ≤0.05mm/100mm | 要求に応じてレーザーレベル化 |
| アクティブ エリア | 5cm2 - 5000cm2 | モジュール式スタッキング設計 |
| 電気伝導性 | >1000 S/cm (金属プレート) | 強化用コーティング |
• 医療機関流れパターン: 蛇形,平行,ピン型,3D複合建築
• 医療機関統合 機能: 冷却チャネル,センサーポート,アライナメントピン
• 医療機関コーティング: 導電性セラミックス,水分抵抗性処理,防腐層
• 医療機関処理後:レーザー溶接準備,凸刻密封,QCマーク
性能データ
伝統的な設計と比較して10~15%低い圧力低下
流動採集効率>98%
2-5x圧縮スタッキングに対応する
PEMFC加速テストで5000時間以上使用可能
▸水素燃料電池(PEMFC,SOFC,DMFC)
▸水用電解器(PEM,AEM,アルカリ性)
▸レドックス流電池(VRFB,Zn-Brシステム)
▸CO2変換システム
▸チップ上の実験装置
100%自動光学検査 (AOI)
材料認証:EN 10204 3.1ASTM 規格
ex-situ/in-situ 腐食試験
ISO 9001 と IATF 16949 に準拠する
カスタマイズオプション
✓CFD最適化流域
✓ メタル/グラフィットのハイブリッドデザイン
✓ 組み立てたプレートスタック
✓迅速なプロトタイプ作成 (5~7日サンプル)
なぜシンセン?
• 医療機関50μmの特徴精度最適な流体動力学のために
• 医療機関10千個以上のプレート/月生産能力
• 医療機関DFM サポート費用対効果の高いスケーリング
