| ブランド名: | XHS/Customize |
| モデル番号: | カスタマイズする |
| MOQ: | 30 |
| 価格: | 50-100USD |
| 支払条件: | T/T |
| 供給能力: | 10000〜100000PCD/週 |

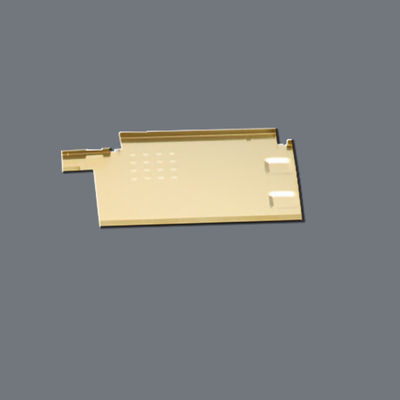

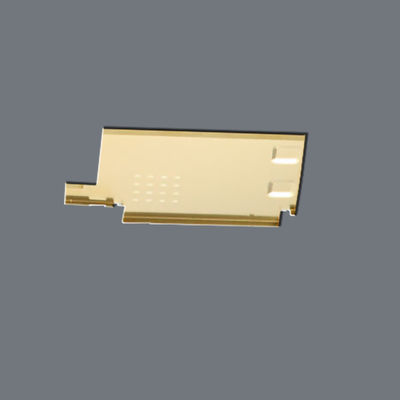

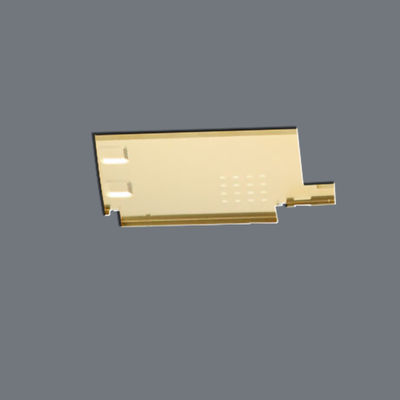

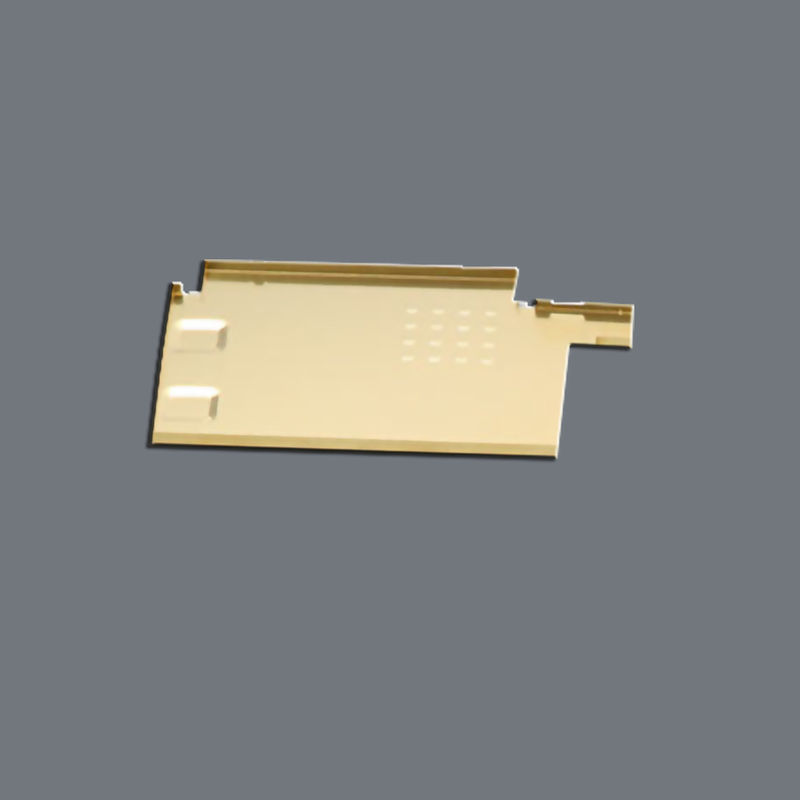

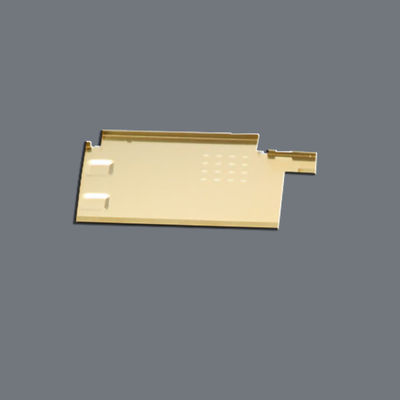

EMI/RF 保護のための写真化学精密エッチングシールド缶
繊細な電子部品に優れた EMI/RF 隔離を 提供しています 光化学刻印技術を使って高精度なシールドキャビネットで,従来のスタンプされた代替品を上回る5Gデバイス,IoTモジュール,自動車用電子機器,医療機器には 信頼性の高い信号保全が必要です
主要 な 利点
✔卓越した精度- 特徴の解像度は0.015mmまで
✔素材の多用性- ステンレス鋼,銅合金,特殊金属
✔複雑な幾何学- オーダーメイド 換気口,タブ,およびマウント機能
✔刺さりのない縁- 適正な接地には不可欠だ
✔ラピッド・プロトタイプ- サンプル 5-7 営業日
| パラメータ | 仕様 | 許容性/能力 |
|---|---|---|
| 材料 | 304/316L SS,C7521 Cu-Ni,合金 42,チタン | カスタム製合金 |
| 厚さ | 0.02mm - 1.5mm | ±0.01mm (重要な寸法) |
| 衰弱 | 60~120dB (100MHz~10GHz) | 周波数特有の最適化 |
| 表面塗装 | マット (標準),ミラーラー (オプション) | Ra 0.1-3.2μm |
| 平らさ | ≤0.05mm/25mm | レーザーレベル可能 |
| マウント 機能 | スナップフィット,スクリューマウント | カスタムデザイン |
• 医療機関シールド タイプ: 枠とカバー,片片,多孔
• 医療機関排気孔のパターン: 六角形,円形,スロット配列 (熱/EMIバランス)
• 医療機関特別 な 特徴:
組み立てられた接地指
部品のクリアランスドンプル
レーザーマークによる識別
• 医療機関カスタマイズ:
24時間以内にCAD-to-パーツ
DFM分析も含まれます
性能データ
■ >90%のシールド効果 @ 6GHz (MIL-STD-285でテスト)
¥ 0.5Ω接触抵抗 (金色版)
1000以上の交尾サイクル (スナップフィットデザイン) に耐える
▸5G/WiFi 6- mmWaveモジュールのシールド
▸自動車- ADASセンサー保護
▸医療- インプラント可能な装置 EMI 隔離
▸消費者- スマートフォンのRFコンパートメント
▸産業用- PLCの干渉制御
100%自動光学検査 (AOI)
材料認証 (MTC,RoHS,REACH)
RFシールドの有効性試験
電子箱のIPC-6013適合性
生産能力
✓プロトタイプ: 5-7 日
✓量産:月500,000台以上
✓ 梱包: 汚れを防げるVCI袋,ESD安全
なぜシンセン?
• 医療機関50μmの特徴精度- PCBと完璧に合致します
• 医療機関道具の費用は不要- 設計の繰り返しに最適
• 医療機関材料節約- スタンピング廃棄物に対して70%まで
