| ブランド名: | XHS/ Customized |
| モデル番号: | カスタム |
| MOQ: | 10 |
| 価格: | 80-100USD |
| 支払条件: | T/T |
| 供給能力: | 10000-100000PCS / 週 |

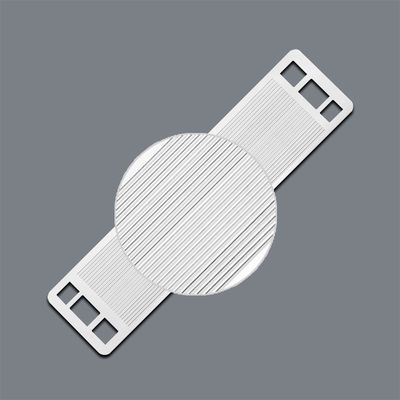

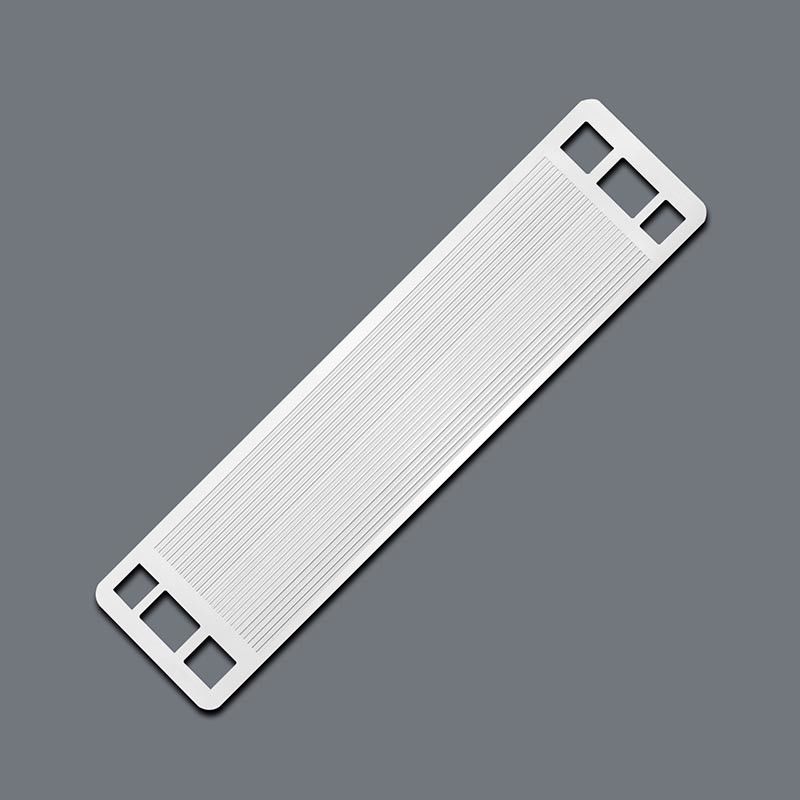

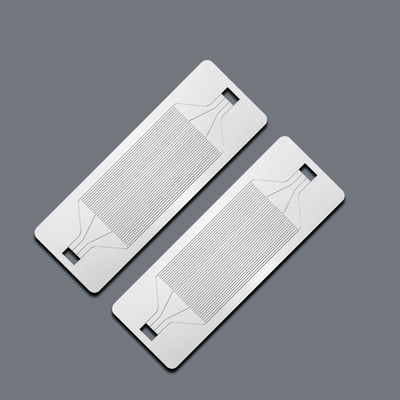

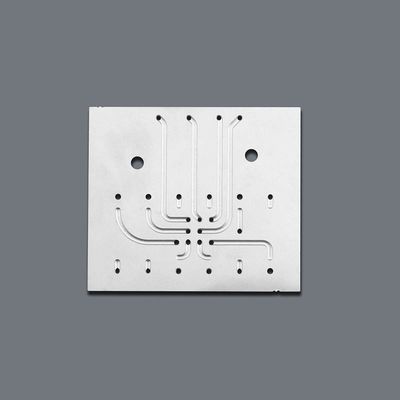

高精度ハーフエッチングプリント基板熱交換器プレート
|
、プリント基板熱交換器（PCHE）は、微細チャネル回路を備えた拡散接合耐食性プレートを利用して、高い熱効率とコンパクトさを実現しています。極端な圧力と温度向けに設計されており、石油/ガス、エネルギー、化学産業に貢献し、溶接されたプレート型構造により耐久性と 省スペースの利点を提供します。 |
|
の仕様ハーフエッチングプリント基板熱交換器 プレート
| 項目 | カスタマイズされたチタンPCHE |
| 材質 | ステンレス鋼201、202、304、316、410など/アルミニウム/銅/真鍮/鋼合金/チタン/様々な種類の材料を選択可能 |
| 厚さ | 異なる要求に応じて0.02mm～3mm |
| 最小単一部品 | 1mm*1mm |
| 最大単一部品 | 1500mm*650mm |
| 表面処理 | 研磨、ブラッシング、電気メッキ、ニッケルメッキ、陽極酸化など... |
| 特性 |
|
PCHEプレート製造におけるエッチングの利点
の製造プロセス化学エッチングPCHEプレート
1) 材料選択（ステンレス鋼/チタン）;
2) 表面洗浄;
3) フローチャネルパターンを定義するためのフォトレジストコーティングとUVマスキング;
4) 露光と現像;
5) 露出部分を溶解するための化学エッチング;
6) 後処理（レジスト除去、残留物の中和）;
7) 品質検査。
エッチングパラメータ（時間、温度、濃度）の精密な制御により、構造的完全性を維持しながら、最適化されたガス分布、導電率、耐食性のための均一なチャネル形状が保証されます。この方法は、スケーラブルでコスト効率の高い大量生産をサポートします。
カスタムPCHEプレートのエッチング方法
1. デザインをお送りください。
次のファイル形式を受け入れます：DWG、DXF、PDF、Step、Gerber、IGES、CorelDrawおよび Adobe Illustrator
2. サンプル作成リードタイム：5～7日
3. エクスプレス：DHL、 FedEx、 TNT、航空、海上。
