| ブランド名: | XHS/Customize |
| モデル番号: | カスタマイズ |
| MOQ: | 10 |
| 価格: | 50-100USD |
| 支払条件: | 、T/T |
| 供給能力: | 10000-100000PCD/週 |

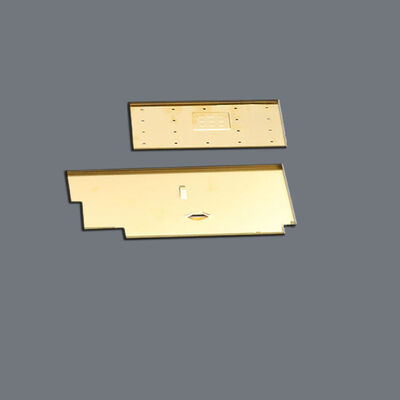

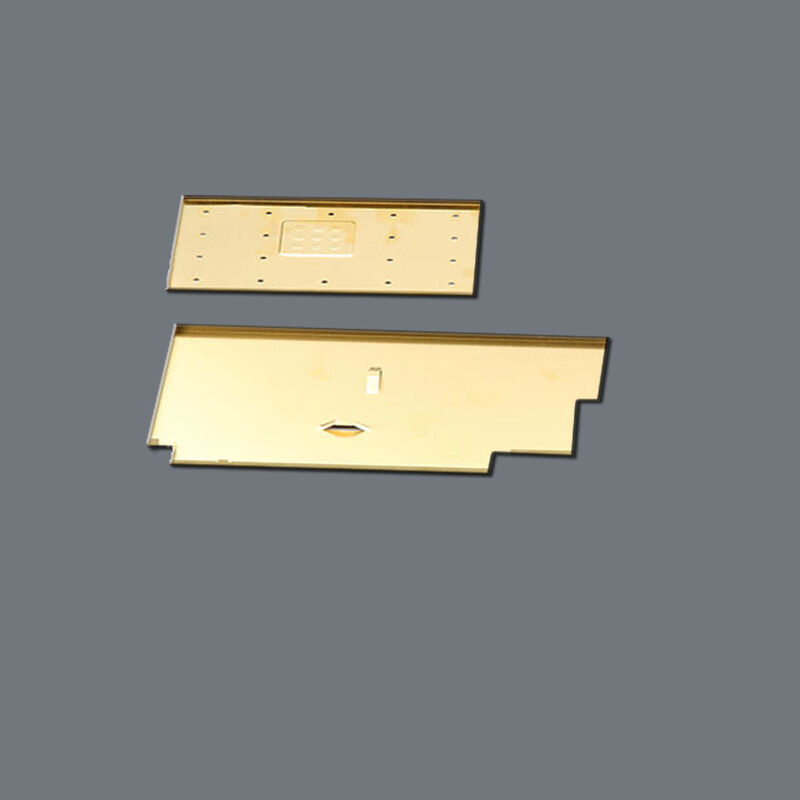

米国電子機器産業向け化学金属エッチングEMIシールド
EMIシールドの概要
Xinhaisen Technologyは、高度な化学エッチングプロセスを通じて、高精度金属EMI（電磁干渉）シールド部品の製造を専門としています。当社のシールドは、電磁放射を効果的に遮断または封じ込め、さまざまな業界の敏感な電子デバイスの最適な性能と規制遵守を保証するように設計されています。
製造プロセス
当社のEMIシールド部品は、最先端のフォトケミカルエッチングを使用して製造されています。この減法製造プロセスには以下が含まれます。
クリーニング： 金属シートを徹底的にクリーニングします。
ラミネーション： 感光性レジストフィルムを塗布します。
露光： シールドパターンを定義する精密フォトツールによるUV露光。
現像： 未露光のレジストを除去してエッチングパターンを明らかにします。
エッチング： 最終的なシールド形状を形成するための精密な化学エッチング。
ストリッピングと仕上げ： 残りのレジストの除去と最終的な仕上げ（例：メッキ、パッシベーション）の適用。
EMIシールドの特長
高精度と複雑さ： 応力やバリなしで、複雑な形状、細かい通気孔、小さな開口部を実現します。
材料の多様性： さまざまなシールド合金（例：ステンレス鋼、銅、ベリリウム銅、ニッケルシルバー）に対応しています。
軽量で薄肉： 重要な重量を追加することなく、最新の小型電子機器に最適です。
ツーリングの柔軟性： 低コストで迅速なフォトツール変更により、迅速なプロトタイピングと設計の反復が可能になります。
優れた一貫性： 均一なエッチングにより、大量生産における信頼性の高いシールド性能が保証されます。
EMIシールドの仕様
| パラメータ | 仕様 |
| 材料の厚さ | 0.02mm - 1.5mm |
| 公差（標準） | ±0.01mm（より厳しいものが利用可能） |
| 最小開口サイズ | 0.03mm |
| 最小線幅 | 0.015mm |
| 材料 | ステンレス鋼（SS304、SS316）、銅など |
EMIシールドの用途
家電製品： スマートフォン、タブレット、ウェアラブル、IoTデバイスのシールド。
電気通信： 基地局、ルーター、RFモジュールのコンポーネント。
医療機器： 画像診断装置、モニター、ポータブル診断のシールド。
自動車エレクトロニクス： ADASセンサー、インフォテインメントシステム、制御ユニットのEMI保護。
航空宇宙および防衛： 航空電子工学、ナビゲーション、通信システムの重要なシールド。
当社の利点
スピードと俊敏性： 材料調達から生産までの比類のない迅速な対応は、緊急かつ大量の注文に最適です。
精密な専門知識： 効果的なEMIシールドに不可欠な非常に細かい機能と厳しい公差を生成する能力。
幅広い材料経験： 特定の導電性、磁気、および機械的ニーズを満たすために、さまざまな金属をエッチングする実績のある専門知識。
ワンストップソリューション： 設計レビューとプロトタイピングから最終的な仕上げとメッキまで、フルサービスのサポート。
品質の評判： 高品質、一貫した出力、および信頼性の高い納品で顧客から認められています。
よくある質問
Q：エッチングされたEMIシールドとスタンプされたEMIシールドの主な利点は何ですか？
A：エッチングされたシールドは、バリがなく、応力がなく、より複雑で細かい設計が可能であり、ツーリングコストがはるかに低く、プロトタイピング時間が短縮されます。
Q：スプリングフィンガーシールド用のベリリウム銅を処理できますか？
A：はい、効果的な導電性ガスケットとスプリングコンタクトを作成するために、ベリリウム銅やその他の合金をエッチングする豊富な経験があります。
Q：見積もりにはどのような情報が必要ですか？
A：図面（DXF、DWG、Gerber）、材料の種類/仕様、厚さ、必要なメッキ/仕上げ、および年間使用量の見積もりを提供してください。
Q：最小注文数量（MOQ）はどれくらいですか？
A：柔軟に対応します。低MOQのプロトタイピングをサポートし、大量生産にシームレスに移行します。
Q：シールド効果をどのように確保しますか？
A：当社のプロセスは、減衰に不可欠な正確な開口サイズとパターンを保証します。また、ターゲットシールド要件を満たすための設計と材料の選択についてアドバイスすることもできます。
いつでもお気軽にお問い合わせください！
