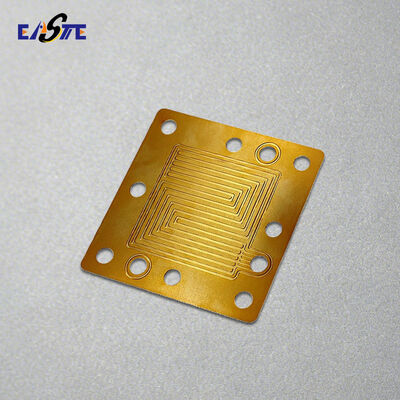

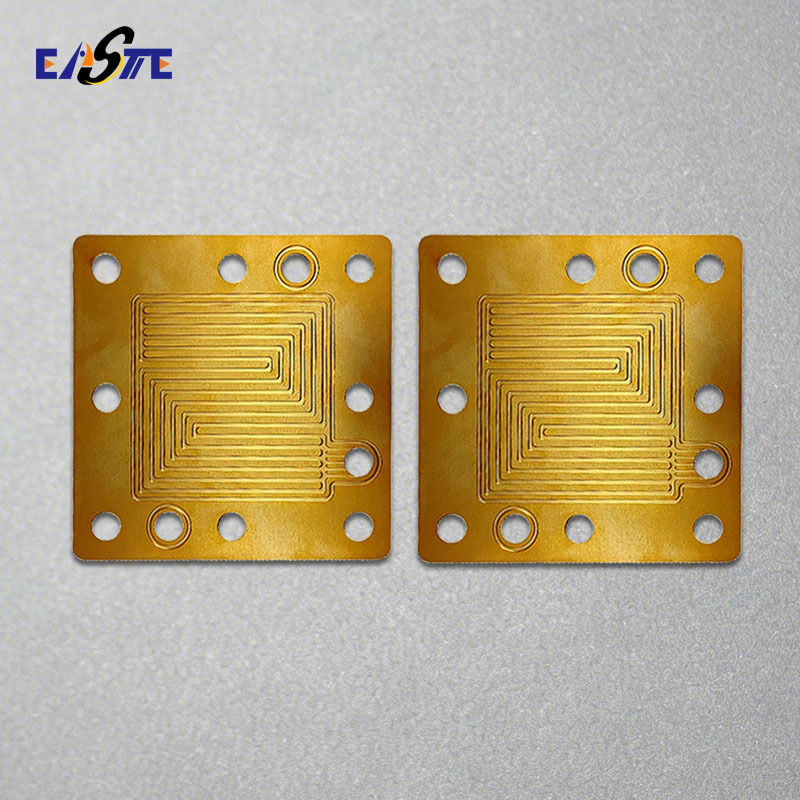

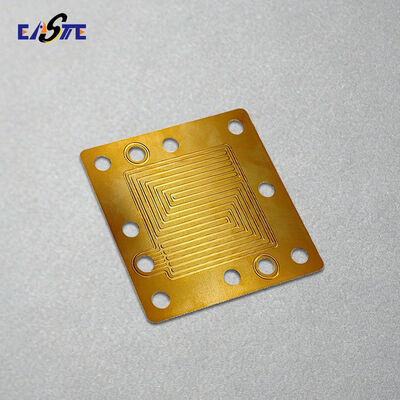

ドイツの銅エッチングマイクロチャネル燃料電池バイポーラプレートメーカー

バイポーラプレートとは？

バイポーラプレートは、水素燃料電池システムの主要コンポーネントの一つです。電気電流の収集、反応ガスの一様分布、燃料電池スタック内での効果的な熱および水管理など、複数の重要な機能を提供します。

主要な構造的および機能的要素として、バイポーラプレートは燃料電池全体の効率、耐久性、および動作安定性に直接影響を与えます。自動車用燃料電池、定置型電源システム、航空宇宙技術、携帯型エネルギーデバイスなどの用途で広く使用されています。

高性能バイポーラプレートには、精密な設計、適切な材料、高度な製造プロセスが必要であり、水素エネルギー技術の開発と商業化の継続において重要な要素となっています。

エッチング金属バイポーラプレートの利点

• 高導電性効率的な出力と放熱のため

• 超薄型設計コンパクトなスタックと高い電力密度を可能にします

• 丈夫で耐久性がある振動、圧力、熱サイクルに耐性があります

• 精密加工された流路最適なガスと水の管理のため

• 大量生産に対応可能自動車およびエネルギーシステムに最適

エッチング金属バイポーラプレートの応用

1. PEMFC大量生産
2. PEM/AEM電解槽
3. 高温燃料電池
4. 軽量設計
5. 研究開発および実験

どのような素材のバイポーラプレートを製造していますか？

ステンレス鋼（316 / 316L）

チタン＆チタン合金（Gr1,Gr2,Gr5）

ニッケル（Ni200 / Ni201）＆ニッケル合金（インコネル、ハステロイ）

銅＆銅合金

アルミニウム＆アルミニウム合金（1060,3003,5052）

バイポーラプレートのフォトレジストエッチングプロセス

1. 材料選定と表面処理

316Lステンレス鋼、チタン、ニッケル、ニッケル基合金などの薄い金属シートは、耐食性、導電性、および用途要件に基づいて選択されます。材料は、最適なフォトレジストの密着性と均一なエッチングを確保するために、徹底的に脱脂および化学洗浄されます。

2. フォトレジストコーティング

感光性フォトレジストを、ラミネートまたはスピンコーティングを使用して金属シートの片面または両面に均一に塗布します。コーティングされたシートは、一貫したレジスト厚さを達成するために、制御された条件下で乾燥されます。

3. 紫外線露光とパターン転写

設計された流路形状を含む高解像度のフォトマスクを金属シートに精密に位置合わせします。紫外線露光により、流路パターンがフォトレジストに転写され、エッチングされる領域が定義されます。

4. 現像

露光後、シートは現像プロセスを受け、露光された（または未露光の、レジストの種類による）フォトレジストが除去され、非エッチング領域を保護する精密なレジストパターンが残ります。

5. 化学エッチング

パターン化された金属は、制御された化学エッチングシステムを通過し、適切なエッチング剤を使用して露出領域が選択的に溶解されます。温度、濃度、スプレー圧力、時間などのエッチングパラメータは、正確な流路の深さ、幅、およびプロファイルを達成するために厳密に制御されます。

6. レジスト剥離と洗浄

所望のエッチング深さに達したら、残りのフォトレジストを剥離し、バイポーラプレートを徹底的に洗浄して化学残留物を取り除き、滑らかで汚染のない表面を確保します。

7. 二次プロセス（オプション）

設計要件に応じて、追加のプロセスが適用される場合があります。これには以下が含まれます。

• 複雑な流路のための両面エッチング

• プレートスタッキングのための拡散接合またはレーザー溶接

• 金メッキ、カーボンコーティング、または導電性防食コーティングなどの表面処理

8. 検査と品質管理

最終検査には、寸法測定、流路の一貫性チェック、平面度テスト、表面品質評価が含まれ、顧客仕様および燃料電池の性能要件への準拠を確認します。

この精密な非機械的プロセスにより、高解像度のマイクロ流路、優れた繰り返し性、応力フリーの製造が可能になり、フォトレジストエッチングは燃料電池および電解槽における先進的な金属バイポーラプレートに最適です。

なぜ私たちを選ぶのか？

• 精密フォトレジストエッチング複雑でバリのないバイポーラプレート流路のため

• 複数の金属オプションステンレス鋼、チタン、ニッケル、特殊合金を含む

• 超薄型＆高精度製造コンパクトなスタックと高電力密度のため

• 迅速なプロトタイピングから大量生産まで柔軟で完全にカスタマイズされたソリューション

• 厳格な品質管理一貫した性能と長寿命を保証

よくある質問：

1.バイポーラプレートのカスタマイズ価格はいくらですか？

 -- 価格は、材料、厚さ、サイズ、その他の要件によって異なります。詳細な要件をお気軽にお送りください。できるだけ早く価格をお見積もりいたします。大量生産の前に常に試作品を作成-- DXF、DWG、STP、PDFなどの形式で図面をお送りください。評価を行い、価格をお見積もりいたします。

3. 品質はどのように保証できますか？

 -- 大量生産の前に常に試作品を作成し、出荷前に常に

100%

 4. 他のサプライヤーではなく、私たちから購入すべき理由は何ですか？-- Xinhaisenは、高品質で微細なマイクロサイズのフォトレジストエッチング金属製品の製造を専門として設立されました。当社の70名の専門スタッフは、研究開発、製造、マーケティングサービスを専門としています。5. どのようなサービスを提供できますか？-- 受入可能な配送条件：FOB、CFR、CIF、EXW

受入可能な支払い通貨：USD、EUR、JPY、CAD、AUD、HKD、CNY；受入可能な支払いタイプ：T/T、Paypal、Western Union、Cash

 バイポーラプレートをカスタマイズしませんか？

「お問い合わせ」をクリックして、バイポーラプレートの図面をお送りください。DXF、DWG、STEPなどの形式をサポートしています。または、bella.xiang@xinhsen.com / WhatsApp: +86 18025476918 に直接メールをお送りください。
